我们知路变频器由主回路和节造回路组成，主回路是电机运行电流通过的通路，如进线整流器，直流母线，IGBT模组，等等。

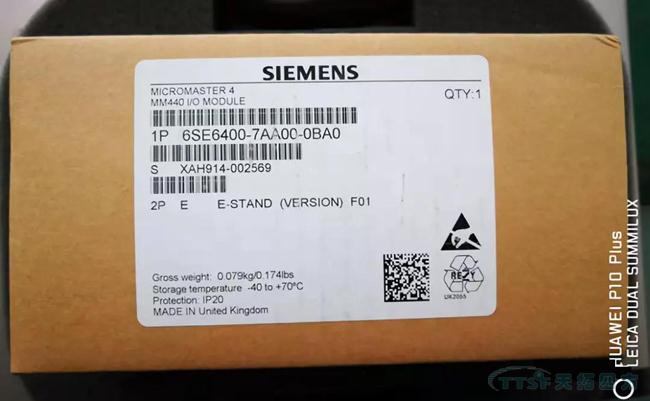

而节造回路是启动终场变频器，变频器和表部信息互换的部门。西门子变频器是通过它的I/O板，来实现和CPU主板和表部信息的双向节造和互换。I/O板的原包装实物见下图。

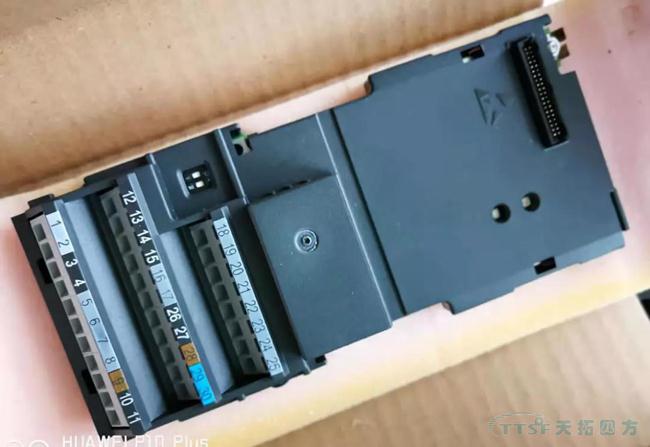

打开原包装后的实物

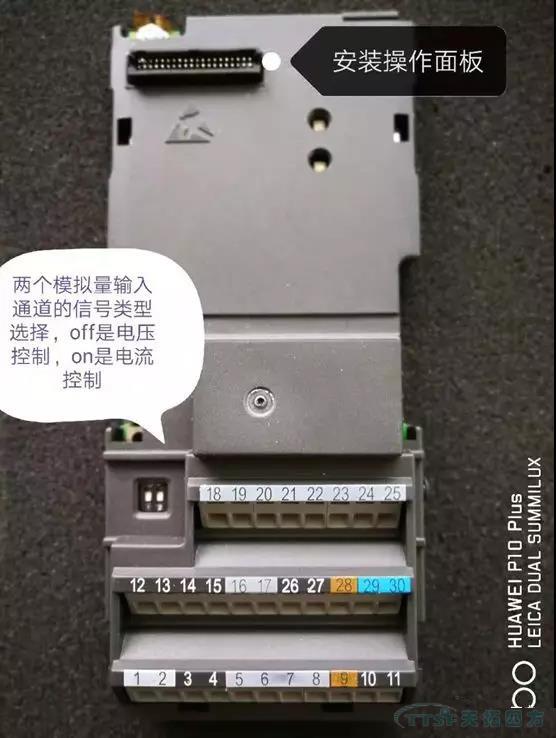

I/O板上部的长插座是装置附加？槔，编码器？，DP通讯？楹捅淦灯鞑僮髅姘宓腫BOP]，中下部有两个DIP开关，是选择仿照量输入通路的信号类型，OFF是电压给定，ON是电流给定，缺省值是电压给定。 其它三排接线端子是接节造线和通讯线的，见下图。

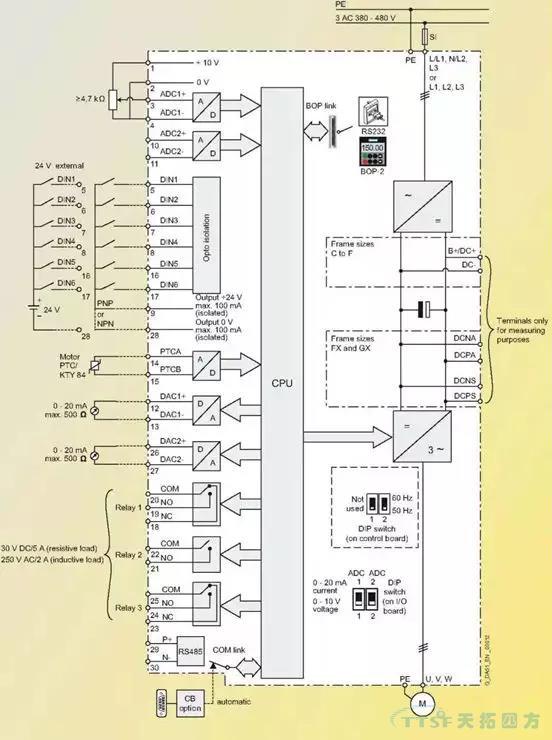

上图的左面是I/O板所有的端子接线图。

端子1 ?仿照量通路节造的给定电源10V。
端子3 ?变频器端子节造的频率给定信号值。
端子2和4 ?仿照量通路给定的电源的0V。
在端子排节造模式下，[P700=2 ?P1000=2]扭转端子3的电压就扭转了变频器节造的电机的工作频率，也就扭转了电机的转速。端子3的电压变动可在参数R755中看到，若是端子3的电压有变动，而R755中的值没变动，就要思考更换维建I/O板了。

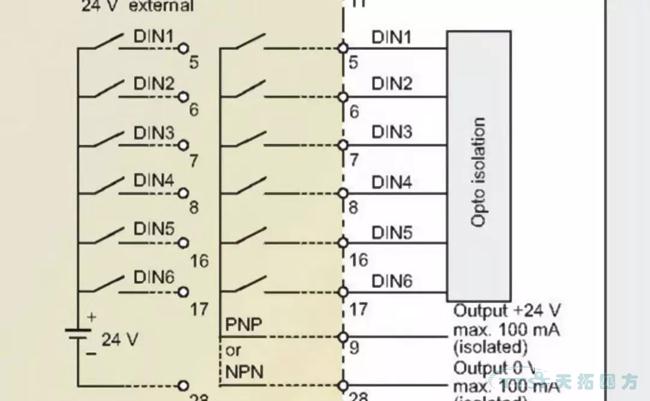

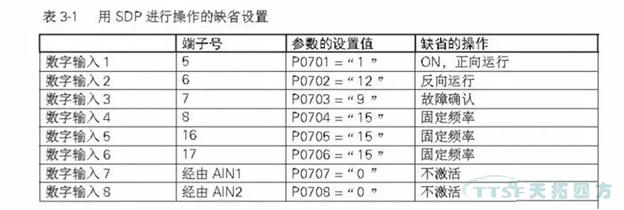

MM4系列变频器给用户提供了6个开关量输入信号点，它们的公共线是端子9，它们的缺省值见下表。

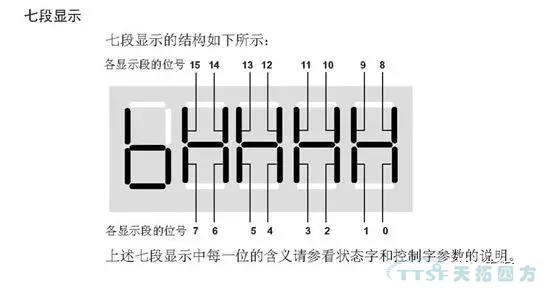

这些端口的曲直判断可在参数R54和R55中诊断，R54和R55的内容是变频器第一个节造字和第二个节造字的状态，在这里能够看到各个开关量通断时的状态，从而判断哪个开关量没有响应，见下图。

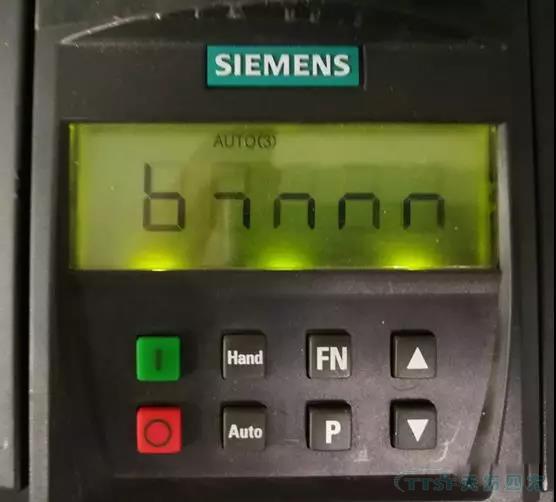

上面右侧的那个空缺位就是节造字1的0位状态，也就是数字输入1，I/O板端子的5，这是该端子没激活24V时的状态。

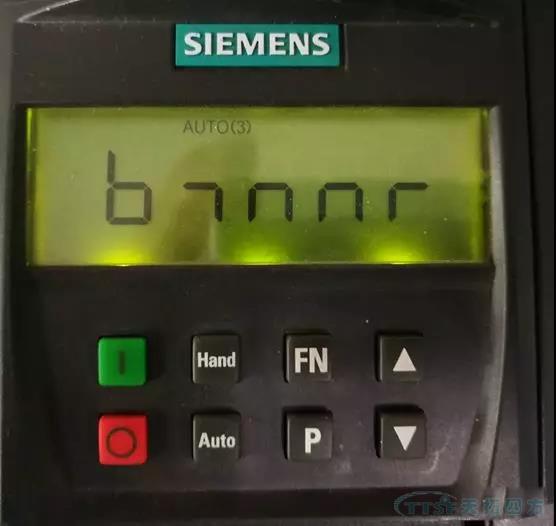

上面这张照片是数字输入1激活24V时的状态。
从西门子变频器提供的只读参数，就能够判断每个数字输入端口的状态，若是端口已经激活24V，但在只读参数中读不到变动，那就要更换I/O板了。
仿照量输入和开关量输入根基都介绍过了，那么还有仿照量输出端子和485通讯端口若何诊断呢，我们留给下一期。下一期将介绍若何测试I/O板的485通讯口和仿照量输出口。
